Універсальна свердлильно-присадочная система

Свердлильно-присадочное пристосування FMB

Революційне свердлильно-присадочное пристосування IGM (Чехія) FMB складається з підставки FMB300 і 8 типів свердлильних головок, які можуть бути змонтовані на цій підставці.

З допомогою пристосування забезпечується одночасне свердління трьох отворів для різних шарнірних меблевих петель: Hettich, Blum, Mepla, Grass, FGV, невеликих 26-мм петель, а також для віконних ручок; або використання головки з 5 шпинделями і кроком 32 мм для свердління п'яти отворів під шканти або тримачі.

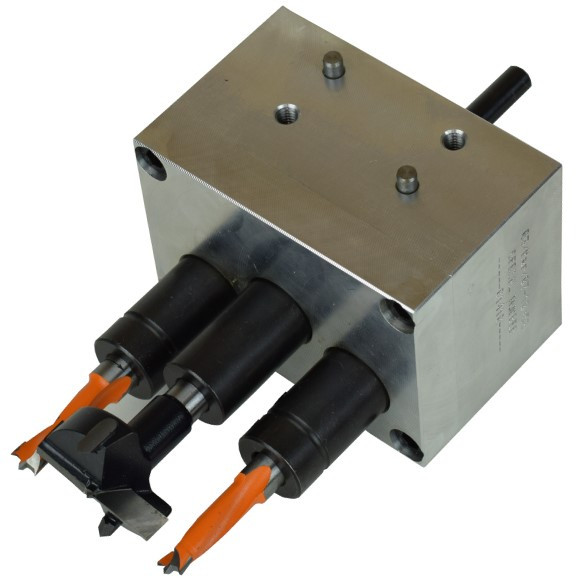

Механізм пристосування змонтований в масивному алюмінієвому корпусі, при цьому свердлильні шпинделі обертаються в шести підшипниках, що дозволяє використовувати пристрій на швидкості обертання до 5000 об/хв.

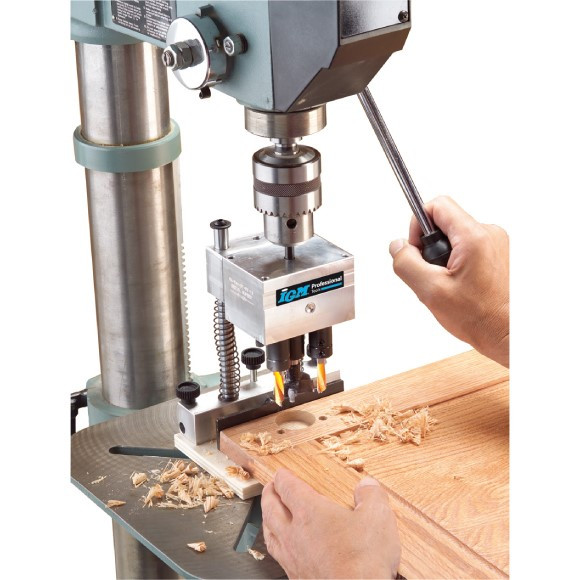

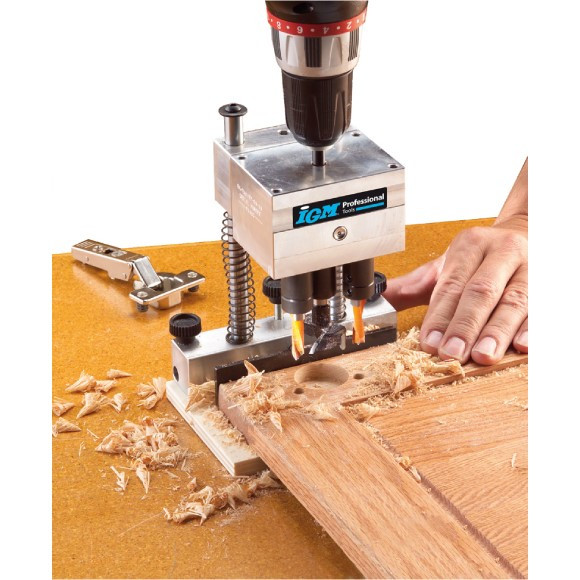

Призначений для використання з ручними дрилями, шуруповертами або свердлильними верстатами.

Для свердління застосовуються стандартні глухі або чашкові свердла правого і лівого обертання з хвостовиком діаметром 10 мм і лыской на хвостовику під фіксацію гвинтами.

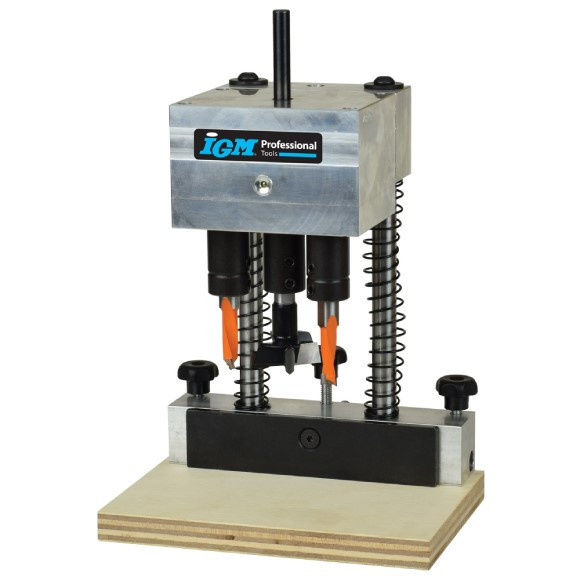

Окрема модульна підставка FMB300 для свердлильних головок:
Дві сталеві направляючі забезпечують точне переміщення свердлильної головки по вертикалі без додаткових люфтів і перекосів, а потужні пружини повертають механізм у верхнє положення після свердління. Вертикальний акцент-обмежувач дозволяє задати необхідну глибину свердління, а горизонтальний встановлює відступ від краю заготовки.
Модульна підставка упакована в пластиковий кейс, в якому також можна розмістити одну свердлильну головку, необхідні для роботи свердла і додатковий інструмент.
