Шипорезное пристосування FD600

Шипорезное пристосування FD600

Жодне столярне з'єднання не має такої всебічної привабливістю, як «ластівчин хвіст». Здається, що він висловлює сам дух столярної майстерності. Традиційно «ластівчин хвіст» використовувався столярами-червонодеревниками на передніх панелях висувних ящиків: клиноподібна конструкція з'єднання протидіяла тягнучої сили при відкритті скриньки, що надавало виробу велику міцність.
Незважаючи на те, що є інші сполуки, які з якостями сучасних клеїв також міцні і набагато швидше робляться, «ластівчин хвіст», мабуть, назавжди збереже свою привабливість, і не просто візуальну, але і як найцікавіша завдання для майстра, - зробити таке з'єднання в тій або іншій з його численних конфігурацій.

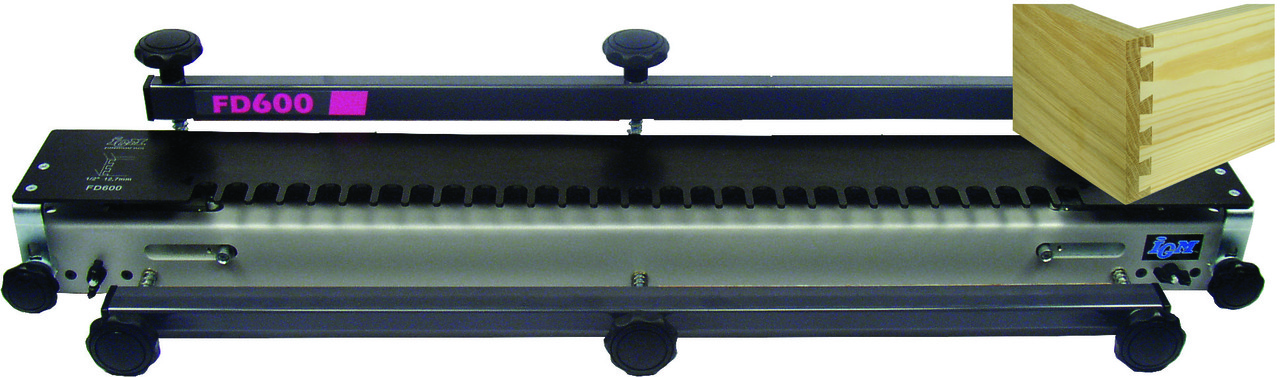

Для вирішення цієї задачі IGM (Чехія) пропонує використовувати шипорезное пристосування FD 600, що забезпечує точність і швидкість виготовлення шипового з'єднання "ластівчин хвіст".

Пристосування для фрезерування шпильок IGM (Чехія) FD300 і FD600 призначені для створення декількох типів шипових з'єднань: глухих і відкритих шипів типу «ластівчин хвіст», відкритих прямих ящикових шипів - з різними параметрами по ширині і глибині шипування.

FD600 комплектується шаблоном для глухого (прихованого) з'єднання "ластівчин хвіст" FD600-07 та відповідним копіювальним кільцем FGB158-04, які дозволяють працювати з максимальною шириною заготовки 610 мм при товщині від 11 до 25 мм, а також фрезою для фрезерування типу «ластівчин хвіст»- IGM Fachmann - D12,7x12,7-14°x61 мм, хвостовик S=8 мм
Якщо відстань між кріпильними отворами для установки копіювального кільця на вашому фрезере відрізняється від 50 мм, то додатково може знадобитися універсальна базова підошва FRB170, яка монтується на будь-ручний фрезер і передбачає закріплення копіювального кільця. Точність установки бази гарантується комплектним центруючим конусом із ступінчастим хвостовиком під цанги 8 і 12 мм.

Порядок роботи з шипорезного пристосування FD600

1. Установка і притиск заготовок.

2. Установка і фіксація шаблону.

3. Фрезерування пазів.

Докладна інформація про роботу з допомогою FD600 - в інструкції по експлуатації.
(На ілюстраціях зображено пристосування FD300 та комплектуючі до нього)

Варіанти додаткової комплектації шаблонами і фрезами:

Для простоти відмінності шаблонів вони оснащені упорами різних кольорів. Кожен шаблон повинен використовуватися з відповідним копіювальним кільцем, вхідним в комплект з шаблоном, і фрезами визначених розмірів, що придбані додатково.

Закритий мініатюрний шип "ластівчин хвіст", товщина заготовок 8-12 мм:
FD6350 - зелені упори - в комплекті з кільцем FGB078-02.
Використовується з фрезами IGM Fachmann для шипа "ластівчин хвіст" - M118-06081 - D6,0x6,9-8°x61, S=8 мм; або аналогічними інших виробників.

Відкритий ящиковий шип з кроком 8 мм, товщина заготовок 8-15 мм:
FD6080 - сині упори - в комплекті з кільцем FGB111-03.
Використовується з прямими пазовою фрезами IGM Fachmann - M100-08081 - D8,0x25,4x68,4, S=8 мм; або аналогічними інших виробників.

Відкритий ящиковий шип з кроком 12,7 мм, товщина заготовок 8-22 мм:
FD6130 - червоні упори - в комплекті з кільцем FGB158-04, яким укомплектовано пристосування FD300, і прямими пазовою фрезами IGM Fachmann - M100-12781 - D12,55x25,4x65,4, S = 8 мм; або аналогічними інших виробників.

Відкритий шип "ластівчин хвіст", товщина заготовок 8-19 мм:
FD6170 - коричневі упори - в комплекті з кільцем FGB111-03. Використовується з фрезами IGM Fachmann:
M100-08081 - D8,0x25,4x68,4, S = 8 мм - прямий паз;
M118-12981 - D12,7x20,0-8 ° x68,4, S = 8 мм - «ластівчин хвіст»; або аналогічними інших виробників.

Відкритий шип "ластівчин хвіст", товщина заготовок 16-25 мм:
FD6190 - фіолетові упори - в комплекті з кільцем FGB220-00. Використовується з фрезами IGM Fachmann:
M100-12781 - D12,55x25,4x65,4, S = 8 мм - прямий паз;
M118-19081 - D19,05x25,4-7 ° x70,0, S = 8 мм - «ластівчин хвіст»; або аналогічними інших виробників.
