Комплект магнітних пристосувань MUN-001

Комплект магнітних пристосувань MUN-001

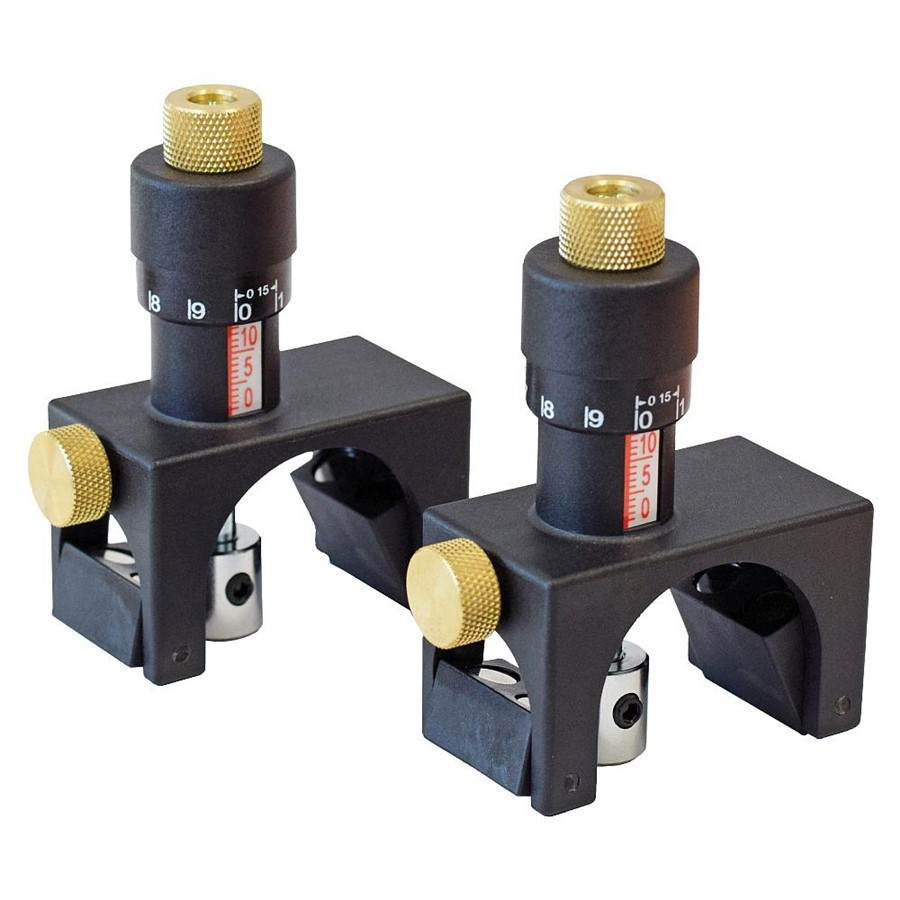

Комплект магнітних пристосувань IGM (Чехія) MUN-001 забезпечує бездоганне вирівнювання при установці фугувальних ножів, завдяки високій точності регулювання з використанням вимірювальних шкал.
Швидкість використання засобів істотно скорочує витрати часу на переустановку ножів.
Двухмагнитные опори надійно позиціонують пристосування на сталевих корпусах інструменту, а потужні центральні магніти дозволяють утримувати на вазі навіть досить довгі ножі фугувальні.
Пристрої поставляються в дерев'яній коробці.

Є три методи монтажу пристосувань для установки ножів:
1. Установка на корпусі інструменту: фрези фуговальні, ножові вали фугувальних, рейсмусових і комбінованих верстатів і т. п., з регулюванням по вихідному ножу.
2. Установка на корпусі інструмента: підйом або регулювання із застосуванням шкали або каліброваної підкладки.
3. Установка безпосередньо на столі стругального верстата і корпусі інструменту: регулювання по вихідному ножу, що забезпечує бездоганне вирівнювання навіть у разі зносу столу стругального верстата.
УСТАНОВКА НА КОРПУСІ ІНСТРУМЕНТА
Регулювання по вихідному ножу. Для ідентичного регулювання всіх ножів необхідно позиціонувати ліву магнітну опору безпосередньо за задньою гранню ножа. У всіх інших випадках, відзначати на корпусі інструмента те ж положення монтажу лівої магнітної опори.
1. Керамічний намагнічений упор.
2. Двухмагнитные опори.
3. Гвинт стопорний.
УСТАНОВКА НА КОРПУСІ ІНСТРУМЕНТА
Підйом або регулювання щодо корпусу інструменту за допомогою вимірювальної шкали або калібру. Упор фіксується за однаковим показання вимірювальної шкали або подложенному калібру, товщина якого відповідає власного вильоту ножа.
УСТАНОВКА БЕЗПОСЕРЕДНЬО НА СТОЛІ СТРУГАЛЬНОГО ВЕРСТАТА І НА КОРПУСІ ІНСТРУМЕНТА
Регулювання по вихідному ножу, що забезпечує бездоганне вирівнювання навіть у разі зносу столу стругального верстата. Примітка: для ідентичного регулювання всіх ножів необхідно відзначати на столі те ж саме положення монтажу лівої магнітної опори.
